    .。                    噪整器产品说明书

    • 产品概述

    ST-ZZQ系列噪整器具有降噪、整流及抗干扰等能力,可以降低管道内流体噪声干扰,解决现场安装直管段不足等问题,有效改善气体流场。与超声波流量计配套校验,保证流量计的精度要求。

    • 规格型号

    表一    噪整器规格型号

    型号口径组合长度W(mm)工作压力适用介质法兰
    ST-ZZQ25DN254001.0MPa气体GB/T9119-2000
    PN1.6
    ST-ZZQ32DN324001.0MPa气体
    ST-ZZQ40DN404251.0MPa气体
    ST-ZZQ50DN504451.0MPa气体
    ST-ZZQ80DN805121.0MPa气体
    ST-ZZQ100DN1005121.0MPa气体
    ST-ZZQ150DN1505921.0MPa气体
    ST-ZZQ200DN2006581.0MPa气体

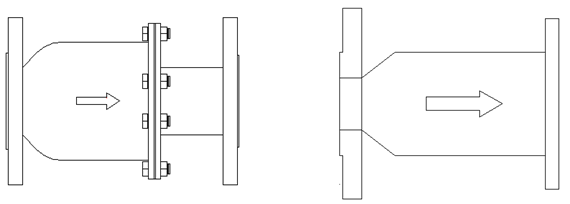

    • 外形



    噪整器压损(KPa):

    流量点DN 200DN 150DN 100DN 80DN 50DN 40
    2%0Kpa0Kpa0Kpa0Kpa0Kpa0Kpa
    10%0Kpa0Kpa0Kpa0Kpa0Kpa0Kpa
    20%0Kpa0Kpa0Kpa0Kpa0Kpa0Kpa
    40%0.1Kpa0.1Kpa0.1Kpa0Kpa0Kpa0Kpa
    70%0.55Kpa0.5Kpa0.4Kpa0.2Kpa0.2Kpa0.2Kpa
    100%1.2Kpa1.15Kpa0.75Kpa0.55Kpa0.55Kpa0.5Kpa



    • 安装方式说明

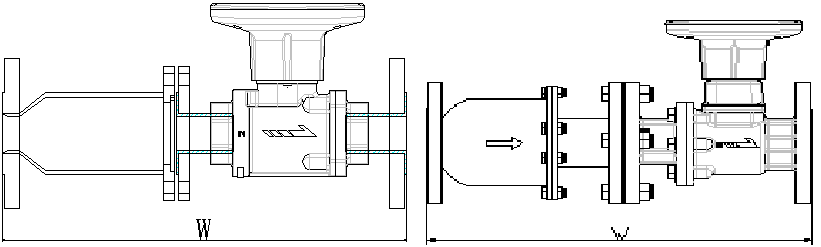

                                                                                      图二  噪整器与AS连接示意图
    提示:本噪整器需配超声波流量计整体校验、修正。

    1. 确认将流体正流方向与本体的箭头方向相吻合。

    2. 噪整器与AS连接时,噪整器流向标识与AS流量计流向标识同侧对应。

    3. 根据现场情况对应不同配管,建议参照下表图示安装。



    • 维护

    根据燃气清洁程度,建议一年清洗一次,对于气体杂质较多的场合适当增加清洗次数。
    清洗方法:

    1. 对噪整器本体与出口连接部位进行标记,便于装配时对应。

    2. 将噪整器本体与出口固定螺栓拆开,将噪整器本体与出口分开,用压缩空气分别对本体和出口进行吹扫,必要时可以用蒸汽对油污介质进行吹扫。

    3. 装配时按照标记方向原位装配,必要时应更换连接用垫片。均匀固定螺栓防止燃气泄露。
